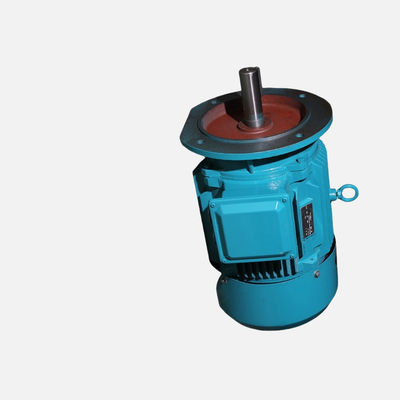

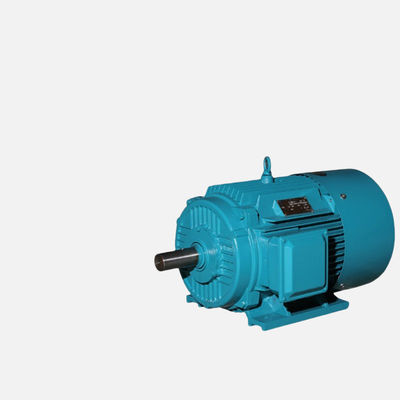

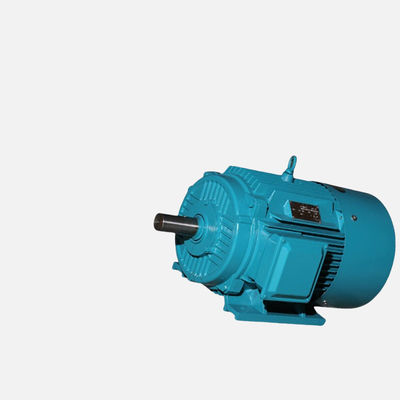

Động cơ đồng bộ điện áp thấp từ tính vĩnh viễn ((PMSM) HCP Series ((1000r)
Nguồn gốc | Trung Quốc |
---|---|
Hàng hiệu | HC |
Chứng nhận | CCC CE |
Số mô hình | HCP S/M/L (1000r) |
Số lượng đặt hàng tối thiểu | 10pcs |
Giá bán | negotiable |
chi tiết đóng gói | Bằng Pallet biển / Bằng thùng hàng không / Bằng bao bì chuyển phát nhanh |
Thời gian giao hàng | 25 ngày |
Điều khoản thanh toán | L/C, T/T |
Khả năng cung cấp | 30K CÁI/tháng |

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xLoại sản phẩm | Động cơ điện không chổi than | Công nghiệp ứng dụng | Hóa dầu, khai thác mỏ, năng lượng điện |
---|---|---|---|
Ứng dụng | Máy nghiền, quạt, máy bơm, máy nén, máy đùn, máy dây đai | Mô hình | Dòng chuyển đổi tần số nam châm vĩnh cửu HCP |
Lớp bảo vệ | IP54/IP55 | mức cách nhiệt | F |
Sức mạnh định số | 1,1 ~ 11kw | Tốc độ định số | 750r~3000r |
Điện áp định số | 380(V) hoặc làm theo đơn đặt hàng | ||
Làm nổi bật | 1000r động cơ nam châm vĩnh viễn,1000RPM động cơ nam châm vĩnh viễn,Nam châm động cơ hóa dầu vĩnh viễn |
Máy động đồng bộ điện áp thấp từ tính vĩnh viễn (PMSM) HCP series (1.1~11KW)
Mô tả
Nhà máy là đối tác chiến lược của Viện Thiết bị Kiểm soát Điện cơ Chính xác Bắc Kinh thuộc Tập đoàn Khoa học và Công nghệ Hàng không Trung Quốc.
Nhà máy đã được kết hợp với sản xuất, giáo dục và nghiên cứu của China Aerospace, Viện Kỹ thuật Điện của Học viện Khoa học Trung Quốc và các đơn vị liên quan khác,và hoàn toàn dựa vào khả năng nghiên cứu và phát triển thiết bị mạnh mẽ của China Aerospace để đảm bảo hiệu suất tuyệt vời của các sản phẩm, chất lượng ổn định và đáng tin cậy.
1Vật liệu
Stator cuộn của loạt sản phẩm này áp dụng chất lượng cao đồng thuần và rotor áp dụng ngâm vĩnh cửu đất hiếm NdFeB sintered, lựa chọn vật liệu tiêu chuẩn cao,và tuổi thọ lâu dài của sản phẩm;
2Thiết kế
thiết kế cấu trúc động cơ siêu nhẹ, siêu mỏng, nhỏ gọn, mật độ công suất cao (24nm/kg, 5,8kw/kg), kích thước nhỏ, hiệu quả cao hơn và phạm vi hoạt động kinh tế rộng hơn,có hiệu quả tiết kiệm năng lượng đáng kể;
3. Quá trình
Bộ xương stator sử dụng vật liệu PEEK có độ bền cao và đặc điểm cách nhiệt cao, vật liệu nhựa epoxy để lấp đầy và nồi, sử dụng độ bền cao và dẫn nhiệt cao,Lấp và niêm phong để giải quyết nhu cầu cố định và làm mát, lõi sắt áp dụng độ thấm từ cao và vật liệu hợp kim vô hình giảm mất mát, cuộn dây áp dụng đúc xoắn ốc tập trung, cuộn dây nhiều giai đoạn, vật liệu SMC và cố định nam châm vĩnh viễn,và áp dụng quy trình giày cột từ tính và công nghệ bảo vệ phi từ tính để đảm bảo sự ổn định và độ tin cậy của sản phẩm.
Hiệu suất
Vui lòng tham khảo bảng sau đây cho các thông số cụ thể của loạt sản phẩm này:
Mô hình động cơ | Sức mạnh định số | Lượng điện | Tốc độ định số | Hiệu quả | Nhân tố năng lượng | Vòng xoắn dừng | Điện ngập | Động lực kéo ra | Trọng lượng |
KW | 380V/A | r/min | ŋ% | COSØ | N.M. | A | N.M. | kg | |
HCP90S-2 | 1.5 | 2.8 | 3000 | 88 | ≥ 0.95 | 3.1 | 7 | 2 | 23 |
HCP90L-2 | 2.2 | 4 | 3000 | 89.7 | ≥ 0.95 | 3.1 | 7 | 2 | 26.5 |
HCP100L-2 | 3 | 5.4 | 3000 | 89.7 | ≥ 0.95 | 3.1 | 7.5 | 2 | 34 |
HCP112M-2 | 4 | 7.2 | 3000 | 90.7 | ≥ 0.95 | 3.1 | 7.5 | 2 | 41 |
HCP132S-2 | 5.5 | 9.8 | 3000 | 92 | ≥ 0.95 | 3.1 | 7.5 | 2 | 60 |
HCP132M-2 | 7.5 | 13.2 | 3000 | 92.5 | ≥ 0.95 | 3.1 | 7.5 | 2 | 63 |
HCP160M-2 | 11 | 19.3 | 3000 | 93.5 | ≥ 0.95 | 3 | 7.5 | 2 | 109 |
HCP160L-2 | 15 | 26 | 3000 | 93.8 | ≥ 0.95 | 3 | 7.5 | 2 | 119 |
HCP180M-2 | 22 | 38 | 3000 | 94.7 | ≥ 0.95 | 3 | 7.5 | 1.8 | 173 |
HCP180M-2 | 30 | 51.3 | 3000 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 186 |
HCP180L-2 | 37 | 63.8 | 3000 | 95.3 | ≥ 0.95 | 3 | 7.5 | 1.8 | 218 |
HCP200L-2 | 30 | 51.3 | 3000 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 225 |
HCP200L-2 | 37 | 63.5 | 3000 | 95.2 | ≥ 0.95 | 3 | 7.5 | 1.8 | 245 |
HCP200L-2 | 45 | 76.5 | 3000 | 95.6 | ≥ 0.95 | 3 | 7.5 | 1.8 | 265 |
HCP225S-2 | 45 | 76.5 | 3000 | 95.6 | ≥ 0.95 | 3 | 7.5 | 1.8 | 306 |
HCP225M-2 | 55 | 94 | 3000 | 95.8 | ≥ 0.95 | 3 | 7.5 | 1.8 | 340 |
HCP250M-2 | 55 | 94 | 3000 | 95.8 | ≥ 0.95 | 3 | 7.5 | 1.8 | 385 |
HCP280S-2 | 75 | 128 | 3000 | 96 | ≥ 0.95 | 3 | 7.5 | 1.8 | 518 |
HCP280M-2 | 90 | 153.3 | 3000 | 96.1 | ≥ 0.95 | 3 | 7.5 | 1.8 | 550 |
HCP315S-2 | 110 | 187.3 | 3000 | 96.2 | ≥ 0.95 | 2.9 | 7.1 | 1.8 | 932 |
HCP315M-2 | 132 | 225 | 3000 | 96.2 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 982 |
HCP315L-2 | 160 | 272 | 3000 | 96.5 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1100 |
HCP315L-2 | 180 | 306 | 3000 | 96.5 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1180 |
HCP315L-2 | 200 | 340 | 3000 | 96.6 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1280 |
HCP355M-2 | 250 | 426 | 3000 | 96.8 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1720 |
HCP355L-2 | 315 | 533 | 3000 | 96.8 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1980 |
Mô hình động cơ | Sức mạnh định số | Lượng điện | Tốc độ định số | Hiệu quả | Nhân tố năng lượng | Vòng xoắn dừng | Điện ngập | Động lực kéo ra | Trọng lượng |
KW | 380V/A | r/min | ŋ% | COSØ | N.M. | A | N.M. | kg | |
HCP90S-4 | 1.1 | 2.05 | 1500 | 88 | ≥ 0.95 | 3.1 | 7 | 2 | 23 |
HCP90L-4 | 1.5 | 2.78 | 1500 | 88.5 | ≥ 0.95 | 3.1 | 7 | 2 | 27.5 |
HCP100L-4 | 2.2 | 3.98 | 1500 | 90.2 | ≥ 0.95 | 3.1 | 7.0 | 2 | 35 |
HCP100L-4 | 3.0 | 5.4 | 1500 | 90.7 | ≥ 0.95 | 3.1 | 7.0 | 2 | 40 |
HCP112M-4 | 4.0 | 7.2 | 1500 | 91 | ≥ 0.95 | 3.1 | 7.0 | 2 | 45 |
HCP132S-4 | 5.5 | 9.7 | 1500 | 92.6 | ≥ 0.95 | 3.1 | 7.0 | 2 | 63 |
HCP132M-4 | 7.5 | 13.2 | 1500 | 93.0 | ≥ 0.95 | 3 | 7.0 | 2 | 75 |
HCP160M-4 | 11.0 | 19.3 | 1500 | 94.0 | ≥ 0.95 | 3 | 7.5 | 2 | 115 |
HCP160L-4 | 15.0 | 26 | 1500 | 94.3 | ≥ 0.95 | 3 | 7.5 | 1.8 | 135 |
HCP180M-4 | 18.5 | 32 | 1500 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 172 |
HCP180L-4 | 22.0 | 38 | 1500 | 95.2 | ≥ 0.95 | 3 | 7.5 | 1.8 | 185 |
HCP200L-4 | 30.0 | 51.6 | 1500 | 95 | ≥ 0.95 | 3 | 7.2 | 1.8 | 235 |
HCP225S-4 | 37.0 | 63.5 | 1500 | 95.8 | ≥ 0.95 | 3 | 7.2 | 1.8 | 300 |
HCP225M-4 | 45.0 | 77 | 1500 | 96.1 | ≥ 0.95 | 3 | 7.2 | 1.8 | 330 |
HCP250M-4 | 55.0 | 94 | 1500 | 96.3 | ≥ 0.95 | 3 | 7.2 | 1.8 | 410 |
HCP250M-4 | 75.0 | 128 | 1500 | 96.5 | ≥ 0.95 | 3 | 7.2 | 1.8 | 438 |
HCP280S-4 | 75.0 | 128 | 1500 | 96.5 | ≥ 0.95 | 3 | 7.2 | 1.8 | 518 |
HCP280M-4 | 90.0 | 153 | 1500 | 97 | ≥ 0.95 | 3 | 7.2 | 1.8 | 608 |
HCP280M-4 | 110.0 | 187.2 | 1500 | 96.7 | ≥ 0.95 | 3 | 7.2 | 1.8 | 650 |
HCP280M-4 | 132.0 | 223 | 1500 | 96.8 | ≥ 0.95 | 2.9 | 7.2 | 1.8 | 370 |
HCP315S-4 | 110.0 | 187.2 | 1500 | 96.7 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 935 |
HCP315L-4 | 160.0 | 272 | 1500 | 96.8 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1100 |
HCP315L-4 | 200.0 | 340 | 1500 | 96.9 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1350 |
HCP355M-4 | 250.0 | 423 | 1500 | 97.0 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1900 |
HCP355L-4 | 355.0 | 602 | 1500 | 97.1 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2100 |
HCP355L-4 | 400.0 | 678 | 1500 | 97.1 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2300 |
Mô hình động cơ | Sức mạnh định số | Lượng điện | Tốc độ định số | Hiệu quả | Nhân tố năng lượng | Vòng xoắn dừng | Điện ngập | Động lực kéo ra | Trọng lượng |
KW | 380V/A | r/min | ŋ% | COSØ | N.M. | A | N.M. | kg | |
HCP90S-6 | 0.75 | 1.4 | 1000 | 87.2 | ≥ 0.95 | 3.1 | 5.5 | 2 | 24 |
HCP90L-6 | 1.1 | 2.03 | 1000 | 88.7 | ≥ 0.95 | 3.1 | 5.5 | 2 | 26 |
HCP100L-6 | 1.5 | 2.73 | 1000 | 89.8 | ≥ 0.95 | 3.1 | 6.5 | 2 | 35 |
HCP112M-6 | 2.2 | 3.97 | 1000 | 91 | ≥ 0.95 | 3.1 | 6.5 | 2 | 40 |
HCP132S-6 | 3 | 5.37 | 1000 | 92 | ≥ 0.95 | 3.1 | 6.5 | 2 | 60 |
HCP132M-6 | 4 | 7.08 | 1000 | 92.8 | ≥ 0.95 | 3.1 | 6.5 | 2 | 75 |
HCP132M-6 | 5.5 | 9.68 | 1000 | 93.5 | ≥ 0.95 | 3.1 | 6.5 | 2 | 78 |
HCP160M-6 | 7.5 | 13 | 1000 | 94.2 | ≥ 0.95 | 3 | 6.5 | 2 | 110 |
HCP160L-6 | 11 | 19 | 1000 | 94.7 | ≥ 0.95 | 3 | 6.5 | 2 | 135 |
HCP180L-6 | 15 | 25.8 | 1000 | 95.1 | ≥ 0.95 | 3 | 7 | 2 | 175 |
HCP200L-6 | 18.5 | 31.8 | 1000 | 95.5 | ≥ 0.95 | 3 | 7 | 1.8 | 220 |
HCP200L-6 | 22 | 37.8 | 1000 | 95.8 | ≥ 0.95 | 3 | 7 | 1.8 | 230 |
HCP225M-6 | 30 | 51.3 | 1000 | 96.2 | ≥ 0.95 | 2.9 | 7 | 1.8 | 280 |
HCP250M-6 | 37 | 63.2 | 1000 | 96.3 | ≥ 0.95 | 2.9 | 7 | 1.8 | 380 |
HCP280S-6 | 45 | 76.8 | 1000 | 96.4 | ≥ 0.95 | 2.9 | 7 | 1.8 | 480 |
HCP280M-6 | 55 | 93.8 | 1000 | 96.5 | ≥ 0.95 | 2.9 | 7 | 1.8 | 550 |
HCP315S-6 | 75 | 128 | 1000 | 96.5 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 870 |
HCP315M-6 | 90 | 153 | 1000 | 96.5 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 950 |
HCP315L-6 | 110 | 187 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1130 |
HCP315L-6 | 132 | 223 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1190 |
HCP355M-6 | 160 | 263 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1720 |
HCP355M-6 | 200 | 340 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1900 |
HCP355L-6 | 250 | 425 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2000 |
HCP355L-6 | 315 | 536 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2200 |
HCP355L-6 | 375 | 637 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2300 |
HCP355L-6 | 400 | 680 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2450 |
Mô hình động cơ | Sức mạnh định số | Lượng điện | Tốc độ định số | Hiệu quả | Nhân tố năng lượng | Vòng xoắn dừng | Điện ngập | Động lực kéo ra | Trọng lượng |
KW | 380V/A | r/min | ŋ% | COSØ | N.M. | A | N.M. | kg | |
HCP112M-8 | 1.5 | 2.74 | 750 | 90 | ≥ 0.95 | 3.1 | 6 | 2 | 43 |
HCP132S-8 | 2.2 | 4 | 750 | 90.4 | ≥ 0.95 | 3.1 | 6 | 2 | 60 |
HCP132M-8 | 3 | 5.3 | 750 | 91.5 | ≥ 0.95 | 3.1 | 6 | 2 | 75 |
HCP160M-8 | 4 | 7.1 | 750 | 92.3 | ≥ 0.95 | 3.1 | 6 | 2 | 102 |
HCP160M-8 | 5.5 | 9.7 | 750 | 93.1 | ≥ 0.95 | 3.1 | 6 | 2 | 110 |
HCP160L-8 | 7.5 | 13.2 | 750 | 93.7 | ≥ 0.95 | 3.1 | 6 | 2 | 131 |
HCP180M-8 | 11 | 19.2 | 750 | 94.2 | ≥ 0.95 | 3 | 6.6 | 2 | 175 |
HCP200L-8 | 15 | 26 | 750 | 94.7 | ≥ 0.95 | 3 | 6.6 | 2 | 235 |
HCP225S-8 | 18.5 | 32 | 750 | 95.1 | ≥ 0.95 | 3 | 6.6 | 1.8 | 280 |
HCP225M-8 | 22 | 38 | 750 | 95.4 | ≥ 0.95 | 3 | 6.6 | 1.8 | 300 |
HCP250M-8 | 30 | 51.5 | 750 | 95.6 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 380 |
HCP280S-8 | 37 | 63.5 | 750 | 95.8 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 480 |
HCP280M-8 | 45 | 77 | 750 | 95.8 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 560 |
HCP315S-8 | 55 | 94.5 | 750 | 95.9 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 920 |
HCP315M-8 | 75 | 128.5 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 990 |
HCP315L-8 | 90 | 153 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1083 |
HCP315L-8 | 110 | 188 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1180 |
HCP315L-8 | 132 | 226 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1250 |
HCP355M-8 | 160 | 275 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1910 |
HCP355M-8 | 180 | 308 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2020 |
HCP355L-8 | 200 | 343 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2080 |
HCP355L-8 | 250 | 428 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2150 |
HCP355L-8 | 280 | 480 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2230 |
HCP355L-8 | 315 | 540 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2300 |
